製品・提案事例

Product

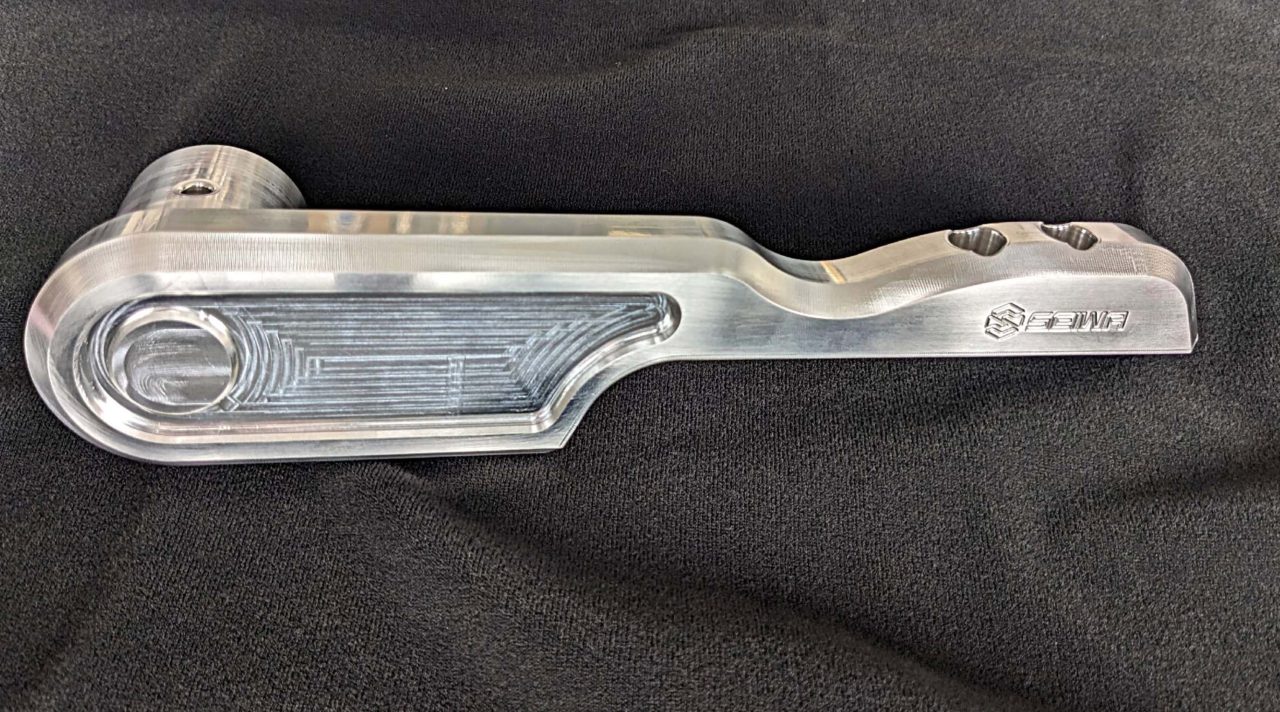

ふりこストッパーB

サイズ
240㎜ｘ60㎜×20㎜
材質
アルミ（A5052）
精度
±0.1
ロット
1ケ

特徴

・すべての加工を5軸マシニングで行っています。展示用ということで、公差自体厳しくなく、加工においてはスムーズに行えました。R形状に関しては、逆R形状になってしまうので、本来なら専用の刃物を作成しますが、今回はボールエンドミルで加工しました。専用刃を作成すると加工は早いですが、費用が高くなってしまうということがあります。

・引き合いにつながったきっかけor困りごと
　5軸加工研究会にて、2024年に開催されるJIMTOF2024に共同制作した展示品の製作を進めているため当社もその一員として協力しました。

製品一覧に戻る

その他の製品紹介

  • 【自社製品】OOPARTS-001Black（オーパーツゼロゼロイチ）

    サイズ
    Φ78㎜、厚み19㎜
    材質
    アルミ（A5052 アルマイト処理）、ネオジム磁石埋込
    特徴
    セイワの自社製品の第1弾、001のバージョンアップになります。
    玄関先にも美しく飾っておくことができる、オブジェの様に美しい開梱ナイフというOOPARTS-001の特徴はそのままに、モチーフとした黒曜石により近づけた黒アルマイトを施したＢｌａｃｋバージョンです。
    さらに裏側にネオジム磁石を埋め込んだことで、冷蔵庫や金属製の玄関ドアなどに貼り付けて保管することも可能になりました。こちらは国内での発表に先立ち、海外向けクラウドファンディング『Kickstarter』で2026年3月に先行リリースしました。

  • フランジ

    サイズ
    φ90㎜ｘ17㎜
    材質
    アルミ（A5052　黒アルマイト　ヘリサート圧入）
    特徴

    ロボットアーム先端のアタッチメントが取りつく部品のため、はめあい交差（H,h7）の部分が多数。

    ヘリサート（M6）加工もあり。

    アルマイト処理は表面を溶解してから被膜するが、膜厚のばらつきが大きく、内径と外径でも差が出るため管理が困難である。

    前工程との位置のずれで公差が外れてしまう可能性があったので、都度自動芯だしを行い補正を行った。

    【解決したポイント】
    はめあい公差に関しては、アルマイトのばらつきを事前に調査し、アルマイト前の加工方法を決めました。
    結果的に、アルマイト後の寸法（一番厳しい加工公差は9/1000のレンジ）にしっかり収めることができました。

  • オリフィス

    サイズ
    φ80×25㎜
    材質
    アルミ（ADC12）
    特徴

    ・加工図面通りに加工すること自体は可能でしたが、角Rの部分がピン角指定であったり、単純に加工しにくい場所があった。
    ・お客様に要求性能を確認しながら、加工方法の提案を行い、工程短縮することでコスト削減に繋げることができた。

    ・引き合いにつながったきっかけor困りごと
    ご相談事として、加工図面を一見すると加工が複雑で高難易度に見えるため、加工方法の検討含め、対応可能か打診された。

    ・解決したポイント
    寸法公差が厳しくないこともあり(±0.1程度)、加工図面通りであれば、径の小さいボールエンドミルでスジ彫り加工するところを、Tスロカッターで加工することで、裏表２工程だったのが、１工程に収めることができた。

    結果的に、お客様の要求性能を満たし、当初想定していた半分以上のコスト削減ができた。
