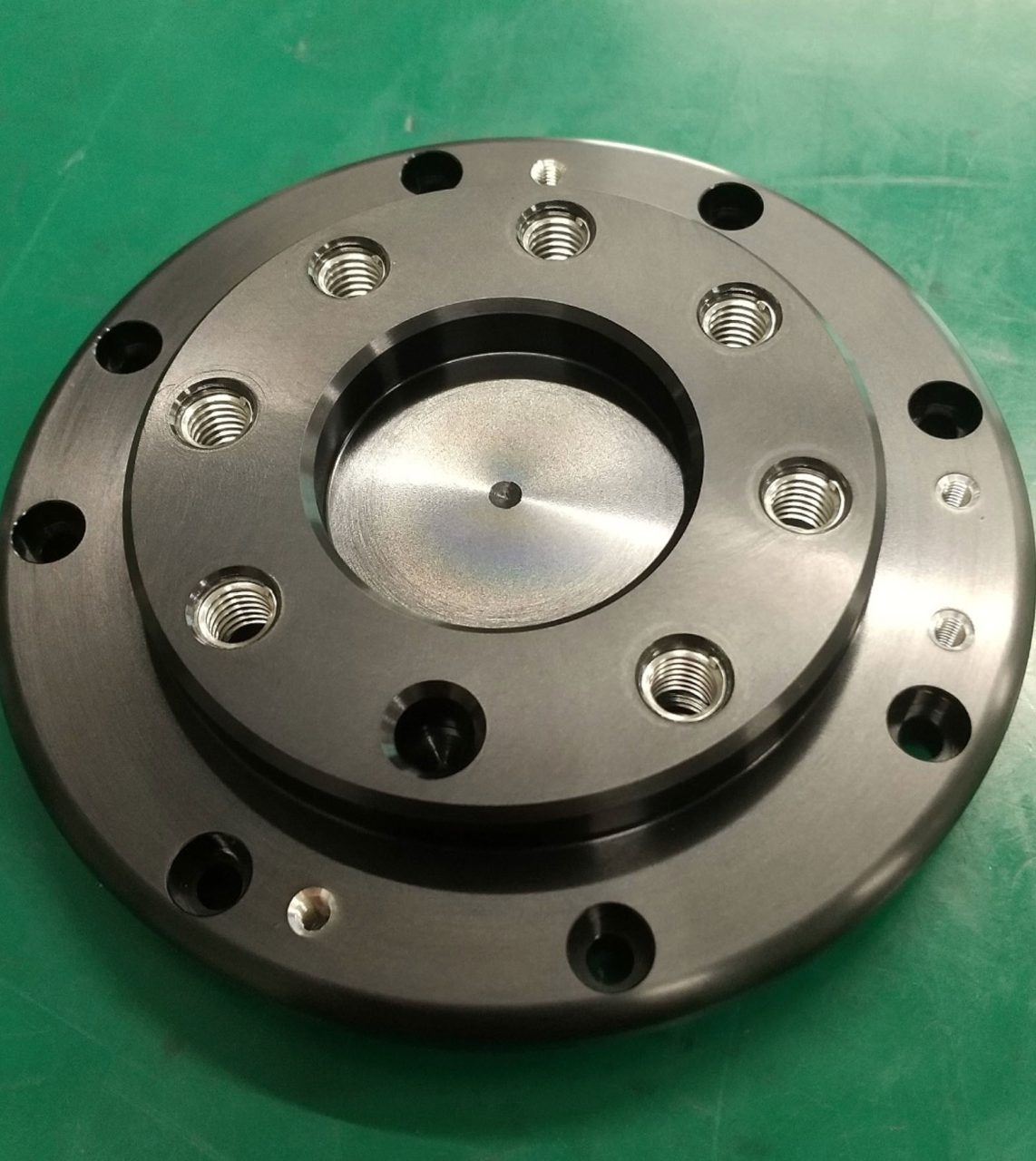

フランジ

サイズ
φ90㎜ｘ17㎜
材質
アルミ（A5052　黒アルマイト　ヘリサート圧入）
精度
1/100～1/1000㎜
ロット
1～100個

特徴

ロボットアーム先端のアタッチメントが取りつく部品のため、はめあい交差（H,h7）の部分が多数。

ヘリサート（M6）加工もあり。

アルマイト処理は表面を溶解してから被膜するが、膜厚のばらつきが大きく、内径と外径でも差が出るため管理が困難である。

前工程との位置のずれで公差が外れてしまう可能性があったので、都度自動芯だしを行い補正を行った。

【解決したポイント】
はめあい公差に関しては、アルマイトのばらつきを事前に調査し、アルマイト前の加工方法を決めました。
結果的に、アルマイト後の寸法（一番厳しい加工公差は9/1000のレンジ）にしっかり収めることができました。

製品一覧に戻る

その他の製品紹介

  • 【自社製品】OOPARTS-002（オーパーツゼロゼロニ）

    サイズ
    Φ48㎜、高さ150㎜
    材質
    アルミ（A5052 アルマイト処理）
    特徴
    セイワの自社製品の第2弾となります。
    「OOPARTS-002」は、アルミを塊から削り出すことで光を受けて美しく繊細に輝き、活けた花や植物を美しく⾒せるオブジェのような花器です。シンプルながら⾼級感のある佇まいで、様々なシーンにおいて様々な草花と合わせて使うことができます。
    古代の建築では柱頭や柱⾝に植物の形を彫刻することで、建築を⽀える柱に重⼒に抗い天に向かって伸び続ける植物の⼒強さや垂直性を与えています。
    また、表⾯にはフルーティングと呼ばれる浅い垂直の溝を掘り込むことで、その光と影によって柱の⽴体感を増幅し、リズムある優美さと共に垂直性を強調しています。
    OOPARTS-002 はその精神を継承し、アルミを塊から削り出してフルーティングのような切削痕を残すことで、古代では柱頭に彫刻されていた植物の代わりに実際に飾られる花々の姿を際⽴たせる花器になります。
    自社運営のYahooショッピングで販売しております。

  • オリフィス

    サイズ
    φ80×25㎜
    材質
    アルミ（ADC12）
    特徴

    ・加工図面通りに加工すること自体は可能でしたが、角Rの部分がピン角指定であったり、単純に加工しにくい場所があった。
    ・お客様に要求性能を確認しながら、加工方法の提案を行い、工程短縮することでコスト削減に繋げることができた。

    ・引き合いにつながったきっかけor困りごと
    ご相談事として、加工図面を一見すると加工が複雑で高難易度に見えるため、加工方法の検討含め、対応可能か打診された。

    ・解決したポイント
    寸法公差が厳しくないこともあり(±0.1程度)、加工図面通りであれば、径の小さいボールエンドミルでスジ彫り加工するところを、Tスロカッターで加工することで、裏表２工程だったのが、１工程に収めることができた。

    結果的に、お客様の要求性能を満たし、当初想定していた半分以上のコスト削減ができた。

  • ふりこストッパーB

    サイズ
    240㎜ｘ60㎜×20㎜
    材質
    アルミ（A5052）
    特徴

    ・すべての加工を5軸マシニングで行っています。展示用ということで、公差自体厳しくなく、加工においてはスムーズに行えました。R形状に関しては、逆R形状になってしまうので、本来なら専用の刃物を作成しますが、今回はボールエンドミルで加工しました。専用刃を作成すると加工は早いですが、費用が高くなってしまうということがあります。

    ・引き合いにつながったきっかけor困りごと
    　5軸加工研究会にて、2024年に開催されるJIMTOF2024に共同制作した展示品の製作を進めているため当社もその一員として協力しました。
